進口超高壓電磁閥:閥體、閥芯均為特殊耐高壓、耐磨不銹鋼材質制作,適用于2.5MPa、6.3MPa、10MPa、15MPa、30MPa、40MPa~300MPa等的電磁閥,特制線圈,具有防水、防爆特性,額定電壓 DC12~127V或AC36~380V,其他電壓可定制,其性能穩定,可靠性極高。
進口超高壓電磁閥產品備注：
1、流體中若含有雜質，電磁閥進端必須安裝過濾閥（30——80目/寸），且無凝固及結晶現象。
2、電磁閥安裝方位無限制。（S-水平安裝、C-垂直安裝）
3、以上參數根據工況要求進行選擇
進口超高壓電磁閥性能特點：
世界首、超高壓力；活塞結構、性能穩定；密封性好、開關迅速；專制線圈、不易燒毀；最高壓力可做到300MPa。通用性廣、靈敏性高、嚴密性強、壽命性長。
進口超高壓電磁閥主要技術參數
|
工作環境溫度 |
-10-+50℃ -40-+80℃ |
|
線圈工作溫度 |
<+50℃、<+85℃ |
|
控制方式 |
常閉、常開、自保持 |
|
流通流體壓力 |
80~3000Mpa |
|
閥體材質 |
不銹鋼304、316 |
|
適用介質 |
氣、水、油、蒸汽、燃氣、腐蝕性流體 |
|
介質溫度 |
-200~+650℃。 |
|
介質粘度 |
小于50CSt （大于50時需定制） |
|
防護性能 |
防水、防塵、防爆（Exd IICT5）、防腐 |
|
閥芯材質 |
均為不銹鋼 |
|
電源電壓 |
AC24V、AC36、AC110V、AC127V、AC220V、AC380V |

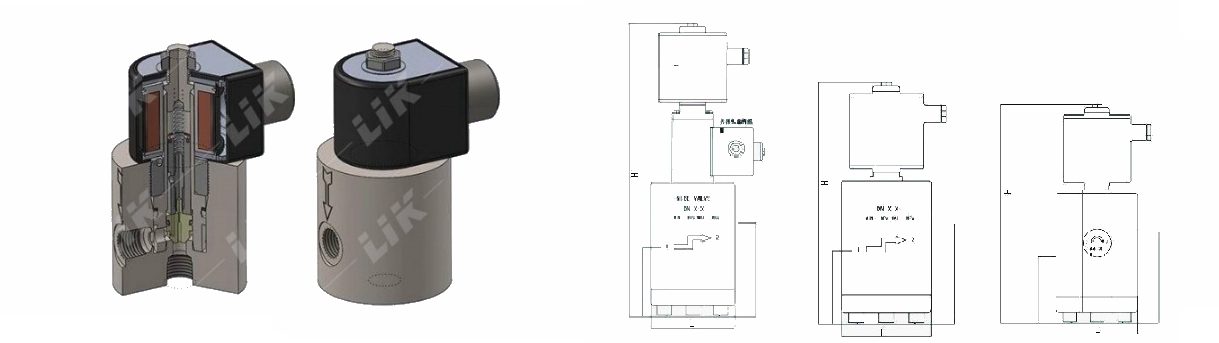

進口超高壓電磁閥規格參數及安裝尺寸 【
進口高壓電磁閥安裝說明書】
|
規格型號 |
公稱通徑 |
螺紋連接 |
|||
|
G螺紋 |
L |
H(普通) |
H(防爆) |
||
|
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3\8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1\2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3\4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
227 |
249 |
|
DN32 |
32 |
G11\4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11\2 |
“123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN80 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
進口電磁閥工作原理圖解：
電磁閥是由電磁線圈通電產生電磁力來吸合電磁鐵的移動活塞控制的開、關流體控制元件，是自動化設備管路的執行器，下面展示介紹直動活塞式電磁閥工作原理圖解、先導活塞式電磁閥工作原理圖解，帶手動復位電磁閥工作原理圖解和自保持式電磁閥及燃氣緊急切斷電磁閥工作原理介紹。
進口直動式電磁閥工作原理圖解：
進口直動式電磁閥閥工作原理

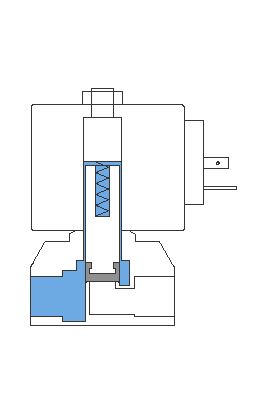

直動活塞式電磁閥原理：通電時，電磁線圈產生電磁力，直接吸合閥芯，閥芯提起。斷電時，電磁力消失，閥芯靠彈簧復位。
進口直動式電磁閥工作原理圖解
進口直動式電磁閥工作原理圖解

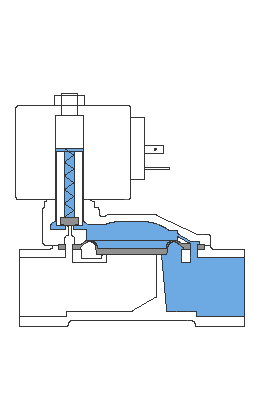

常開：當電磁閥線圈通電時，電磁鐵芯吸合，卸壓孔關閉，電磁閥主活塞由介質壓力推動，關閉主閥口，介質截止。
當電磁閥線圈斷電時，電磁閥主閥口打開，介質流通。
常閉：當電磁閥線圈通電時，電磁鐵芯吸合，卸壓孔打開，電磁閥主活塞由介質壓力推動，打開主閥口，介質流通。
當電磁閥線圈斷電時，電磁閥主閥口關閉，介質截止。
