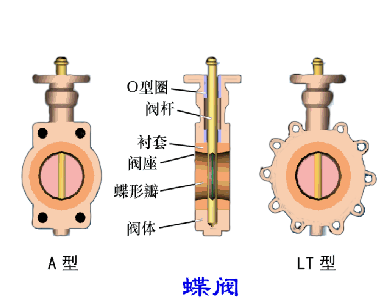

進口對夾式蝶閥啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。對夾蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉，改變蝶板的偏轉角度，即可控制介質的流量
適用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
進口對夾式蝶閥的工作原理
蝶閥是通過操作傳動裝置來旋轉閥桿，同時閥桿又帶動蝶板轉動來實現開啟和關閉的。在蝶閥的閥體圓柱形通道內，圓盤形蝶板連通著閥桿，閥桿旋轉會帶動蝶板旋轉來做流量控制，旋轉角度在0°~90°之間，當?shù)逍D(zhuǎn)到達90°，蝶閥在管道中即處于全開位置，此時只有蝶板的厚度是流體經過的唯一阻力，流阻非常小，同時當?shù)逍D(zhuǎn)角度在0°~90°之間時，可以用來調節介質流量。
進口對夾式蝶閥故障診斷及處理方法
|
可能發生的故障 |
原因 |
消除方法 |
|
密封面泄露 |
1、蝶板、密封面夾有雜物 |
1、消除雜質，清洗閥門內腔 |
|
閥門兩端面泄露 |
1、兩側密封墊片失效 |
1、更換密封墊片 |
