進口對夾式中線蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業

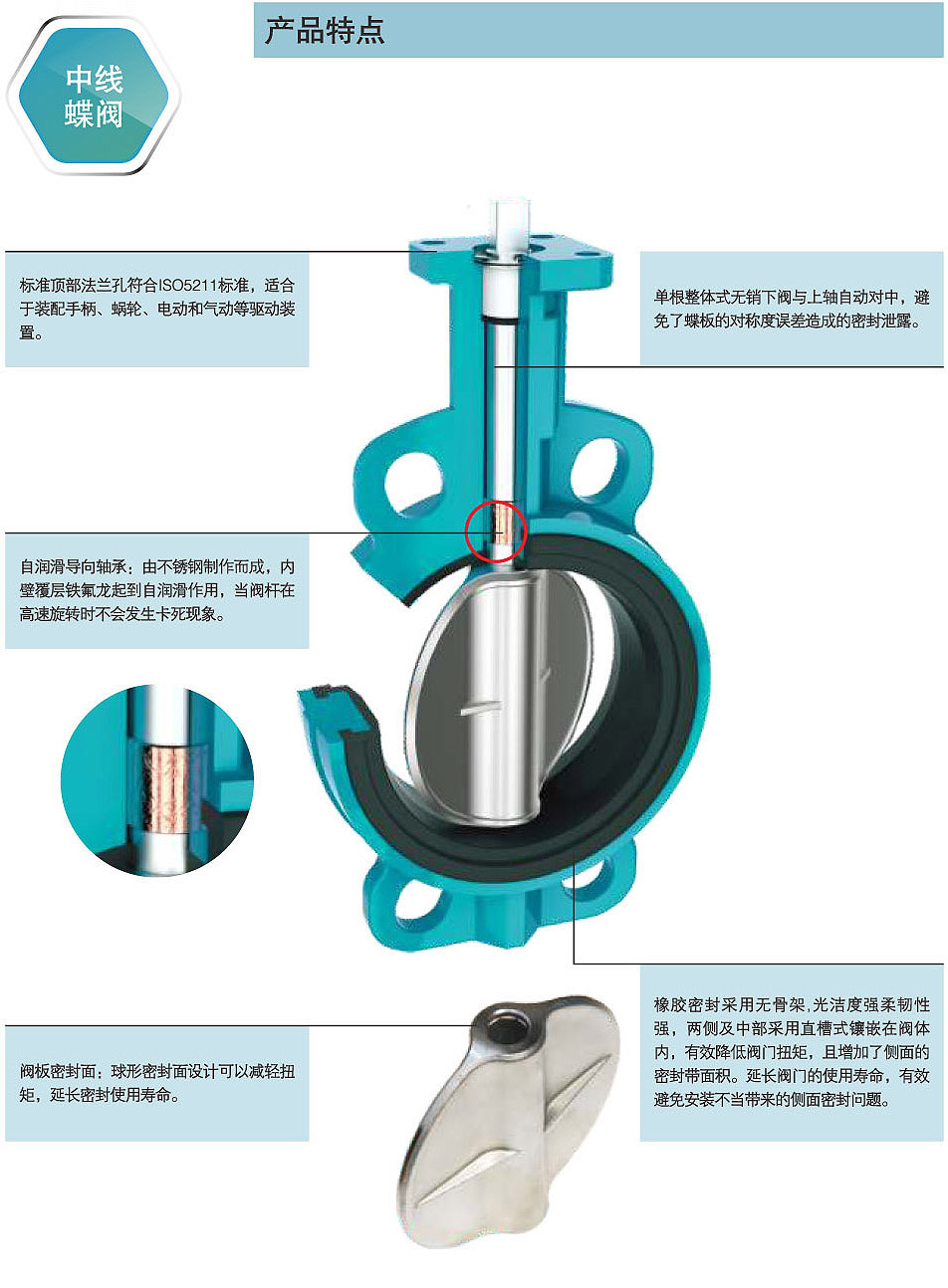

進口對夾式中線蝶閥
閥體：灰鑄鐵，球墨鑄鐵，鑄鋼，304不銹鋼，316不 銹鋼，316L不銹鋼 閥板：球鐵尼龍，球鐵電鍍，304不銹鋼，316不銹 鋼，316L不銹鋼，雙相不銹鋼，鋁青銅 閥座：三無乙丙（EPDM），丁腈（NBR），耐溫乙 丙（EPDM），氟橡膠，硅橡膠 閥軸：45碳鋼，410不銹鋼，304不銹鋼，316不銹鋼 公稱通徑：DN50-DN600 公稱壓力：PN1.0-1.6Mpa 適用介質：水，海水，污水，油，空氣，食品，弱酸 堿等 使用溫度：-20~220℃

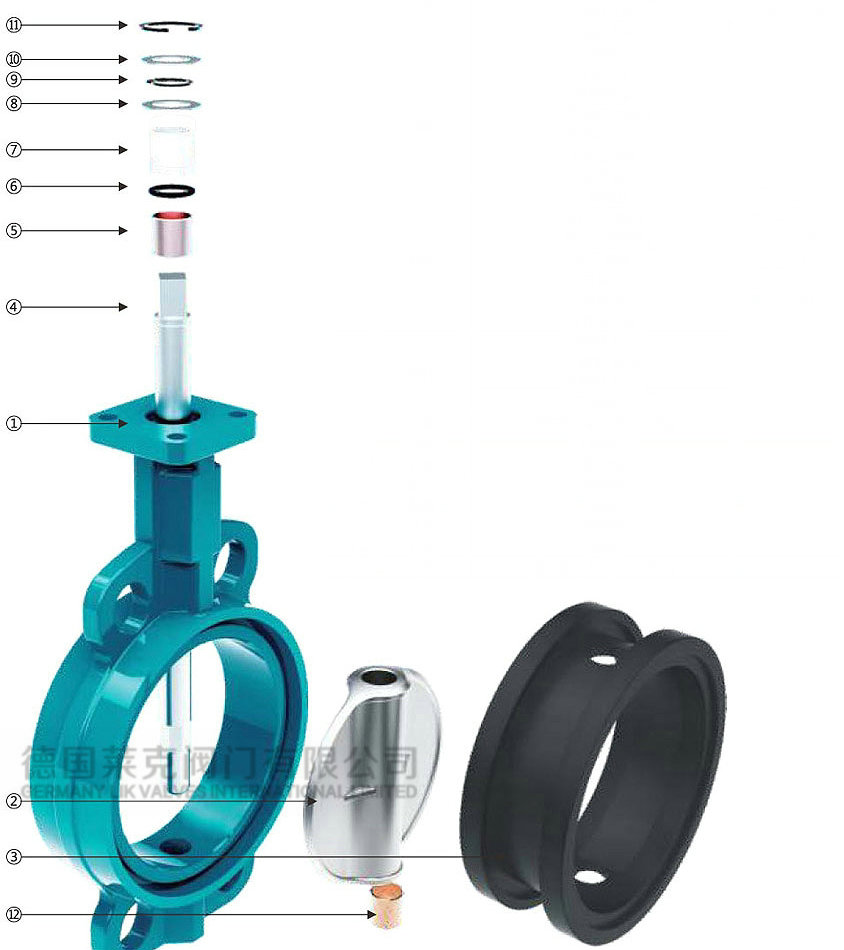

主要結構件材料
|
序號 |
零件 |
材質 |
備注 |
|
1 |
閥體 |
灰鑄鐵 |
對夾式。 凸耳式
|
|
球墨鑄鐵 |
|||
|
碳鋼 |
|||
|
不銹鋼304S |
|||
|
不銹鋼316S |
|||
|
鑄鋁 |
|||
|
2
|
閥板
|
球鐵尼龍 |
|
|
球鐵鍍鎳 |
|||
|
不銹鋼304S |
|||
|
不銹鋼316S |
|||
|
雙相合金鋼 |
|||
|
鋁青銅 |
|||
|
鋁青銅 |
|||
|
3 |
閥座 |
丁睛橡膠 |
-10-80℃ |
|
三元乙丙橡膠 |
-20-120℃ |
||
|
耐熱乙丙橡膠 |
- 20-140℃ |
||
|
氯丁橡膠 |
-0-80℃ |
||
|
硅橡膠 |
-20-180℃ |
||
|
氟橡膠 |
-18~204℃ |
||
|
聚四氨乙烯 |
-250~250℃ |
||
|
4 |
閥桿 |
不銹鋼410S |
|
|
不銹鋼304S |
|||
|
不銹鋼316S |
|||
|
碳鋼 |
|||
|
5 |
軸承 |
增強聚四翅乙烯+不銹鋼 |
|
|
6 |
型環 |
丁睛橡膠 |
|
|
7 |
襯套 |
聚甲醛 |
|
|
8 |
墊片 |
不銹鋼 |
|
|
9 |
擋圈 |
錳鋼 |
|
|
10 |
墊片 |
不銹鋼 |
|
|
11 |
擋圈 |
錳鋼 |
|
|
12 |
軸承 |
增強聚四翅乙烯+不銹鋼 |
|
進口對夾式中線蝶閥安裝注意事項
1、在安裝前,一定要將閥門的密封面和管道中污物雜質清理干凈,不能有雜質。
2、在安裝閥門時,管道上的法蘭內口必須與對夾式蝶閥的耳朵孔位對正,法蘭片與蝶閥的橡膠密封圈緊緊壓住貼合,不用再使用密封墊圈。
3、閥門在固定前,要先將蝶板做幾次開關測試,確保蝶板在開關過程中沒有卡阻現象之后,才可以把螺母完全擰緊固定。注意:這個測試對夾式蝶閥卡阻環節非常重要,如果安裝時候沒有測試,安裝之后出現卡阻現象會導致蝶閥無法完全打開或關閉,造成大量泄漏。如果是安裝了電動或氣動執行器的蝶閥會出現執行器將閥桿扭斷變形現象。
4、焊接法蘭和安裝蝶閥的順序一定不能亂,一定不能先裝好蝶閥再去焊接法蘭,這樣會燒壞蝶閥橡膠密封圈。
5、對于安裝了電動或氣動執行器的對夾式蝶閥,在更換下部時,要關位對關位、開位對開位的裝配,整機調整校對好了之后,再上管道安裝。
